【图解】你知道送风口和吸气口的气流特性吗?

[复制链接]

381

主题

480

帖子

1万

积分

管理员

Rank: 9Rank: 9Rank: 9

积分
10624
发表于 2016-1-9 22:26:40 | 显示全部楼层 |阅读模式

吸气口的气流特性与送风口的气流特性迥然不同:从送风口出来的气流在有限的圆锥形范围内逐渐扩大,流速消失的比较缓慢,因此他能作用到离送风口较远的地方。 而在吸气口处,气流从较大范围内聚拢来,流速变得很快,只能在离吸气口较近的范围内起吸气作用。

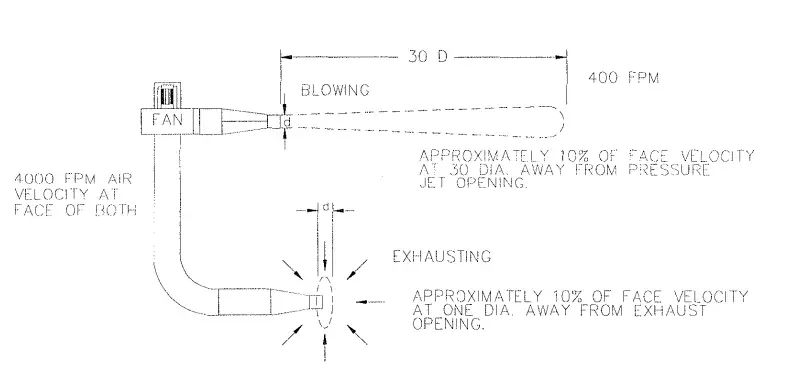

英文版配图

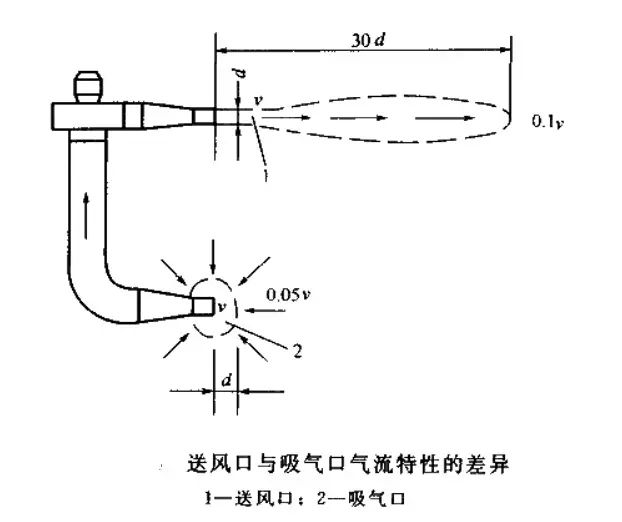

中文版配图


通常,在离吸气口相当于一倍直径的地方,气流速度只有进口时的5%左右,而在送风口处,往往在离送风口20-30倍直径的地方,气流速度还保持出口的10%。

由此可见,吸气口的气流作用范围,远比送风口的气流作用小,吸气口的这一基本特点,是任何形状的吸气罩所共有的。


回复

使用道具 举报

1

主题

5

帖子

34

积分

新手上路

Rank: 1

积分
34
发表于 2016-7-9 17:14:19 | 显示全部楼层
图片显示不了啊?
